带加长内圈和紧定螺钉锁紧的立式丝瓜视频IOS下载座日本标准铸铁球丝瓜视频IOS下载单元

立式（轴台式）球丝瓜视频IOS下载单元包括一个安装在铸铁丝瓜视频IOS下载座内的嵌入式丝瓜视频IOS下载，丝瓜视频IOS下载座可通过螺栓安装在支撑面上。 这种单元强度高，硬度大，适用于旋转方向固定或交替的应用。 内圈两侧加长，通过拧紧内圈上的紧定螺钉锁定在轴上，便于安装。

• 坚固

• 适合恒定和交替旋转

• 安装方便

• 丝瓜视频IOS下载已预填润滑脂并配备密封

• 可在轴上快速锁定

• 性价比高

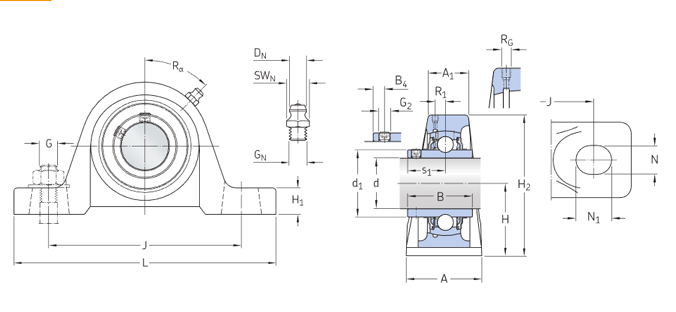

尺寸

d	30 mm	孔径
d1	≈39.8 mm	内圈挡边直径
A	45 mm	底座宽度
A1	27 mm	最高宽度
B	38.1 mm	内圈宽度
B4	5.5 mm	锁定扣侧面到螺纹中心距离
H	42.9 mm	球面丝瓜视频IOS下载位中央高度
H1	16.5 mm	螺柱高度
H2	83.5 mm	总高度
J	121 mm	连接螺栓之间的距离
J	max.125 mm	连接螺栓之间的距离
J	min.117 mm	连接螺栓之间的距离
L	165 mm	总长度
N	17 mm	连接螺栓孔的直径
N1	21 mm	连接螺栓孔的长度
s1	22.2 mm	Distance from locking device side face to raceway centre

螺纹孔

RG	1/4-28 UNF	丝瓜视频IOS下载座的油嘴螺纹
R1	1 mm	丝瓜视频IOS下载座螺纹的轴向位置
Rα	45 °	丝瓜视频IOS下载座螺纹的角度位置

油嘴

DN	6.6 mm	油嘴的顶部球体直径
SWN	7.94 mm	油嘴的六角尺寸
GN	1/4-28 UNF	油嘴螺纹

数据计算

基本额定动荷	C	19.5 kN
基本额定静负荷	C0	11.4 kN
疲劳负荷限值	Pu	0.48 kN
极限转速		5 000 r/min

重量

丝瓜视频IOS下载单元重量

1.2 kg

安装信息

紧定螺钉	G2	M6x1
紧定螺钉的六角扳手尺寸		3.05 mm
推荐的紧定螺钉拧紧力矩		4 N·m
连接螺栓的推荐直径，毫米	G	14 mm
连接螺栓的推荐直径，英寸	G	0.5625 in

包含的产品

丝瓜视频IOS下载座	P 206/Y
丝瓜视频IOS下载	UC 206

带座外球面丝瓜视频IOS下载选鲁岳不锈钢丝瓜视频IOS下载（无锡）有限公司，带座外球面丝瓜视频IOS下载厂家主要生产SIAIF耐高温丝瓜视频IOS下载、不锈钢丝瓜视频IOS下载、带座外球面丝瓜视频IOS下载,带座外球面丝瓜视频IOS下载 UELP206产品相关信息：型号：UELP206，   品牌：SIAIF丝瓜视频IOS下载 ,  类型：带座外球面丝瓜视频IOS下载 ，  内径：30mm ,  外径：165mm ,  厚度：45mm ,  想要更多的了解无锡带座外球面丝瓜视频IOS下载 UELP206的相关产品信息，可以拨打服务热线 ，丝瓜草莓视频会为您详细介绍产品的相关服务。

鲁岳不锈钢丝瓜视频IOS下载（无锡）有限公司生产的SIAIF带座外球面丝瓜视频IOS下载 UELP206 使用范围很广，主要应用于钢厂冶金、玻璃、高炉、喷漆设备、矿山机械、输送机、传输装置、锅炉风机、真空设备、窑炉窑车、机床设备、工程机械、、输送设备、颗粒机、振动筛、汽车、石油、电力、电机、风电设备等高温作业机械。本公司生产的带座外球面丝瓜视频IOS下载 UELP206>产品价格合理，保证质量，满足客户的产品工艺需求。
